Електрично жичено врата: видови и методи за поврзување

Речиси во секоја модерна куќа има ѕвонче, кое со својата мелодија го известува за доаѓањето на гостите. Задачата на таков едноставен уред е да даде гласно, добро дефиниран звучен сигнал кога ќе се притисне копче.

Жиченото ѕвонче се одликува со присуство на разновидни мелодии и звуци кои човекот избира по неговото дискреционо право. Видови и карактеристики на уредот, неговата врска со мрежата се дискутира во статијата.

Бел уред

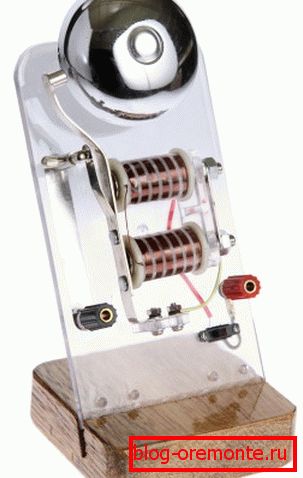

За да се разбере уредот и принципот на електричното ѕвонче, потребно е да се запознаете со неговите главни компоненти.

Тие вклучуваат:

• Електричен магнет кој служи како сигнал.
• Молоточек.
• Сидро
• Директно ѕвоно или чаша.
• Контакти
• Пролет.
• Копче.
• Батерија или снабдување со електрична енергија.

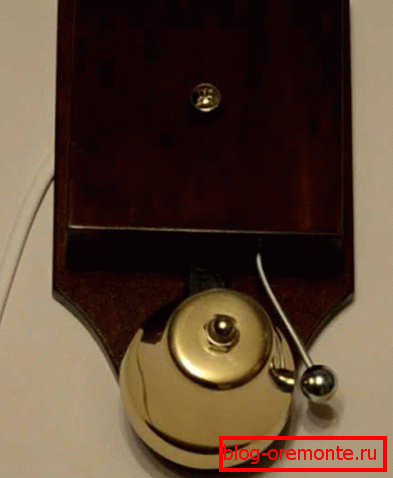

Принципот на работа и карактеристики

Принципот на работа на жичен електричен ѕвон се базира на близината на едни со други на електромагнет и сидро.

Со ова:

• Месинг контакт на подвижен тип е поставен во близина на сидрото.
• Кога нема електрична енергија на електричниот магнет, контактот се притиска на делот за завртки поврзан со еден терминал.
• Другиот терминал е поврзан со серпентина од електричниот магнет, а вториот дел е поврзан со сидрото.
• Кога ќе го притиснете копчето за ѕвонче, колото се затвора, уредот на арматурата влегува во серпентина, кој е привлечен на столб со електричен магнет.
• Следно, чекан хит на површината на камбаната чаша.
• Месинг контакт на тркалачки тип, го отвора колото и се оддалечува од делот за завртки.
• Преку серпентина на електромагнетот запира струја.
• Електромагнетот повеќе не привлекува сидро.
• Пролетта го поместува сидрото од полот на електромагнет.
• Контактот се притиска врз завртката повторно, затворање на колото.
• Струјата почнува да поминува низ површината на серпентина повторно, чеканот се слуша, и целиот процес се повторува се додека копчето не се запре.
• Ако копчето, кое е одговорно за моменталниот прекинувач, е затворено, сидрото постојано се осцилира и чеканот ја погодува чашата, што го репродуцира сигналот.

Главната функција на електричниот магнет е самопреклонувањето на уредот, неговото присуство ви овозможува да го затворите и отворите електричното коло.

Во табелата се прикажани предностите и недостатоците на структурите:

Видови електрични повици

Повици за врата можат да бидат:

• Со електронски звук shaper.

Употребата на разни интегрирани кола овозможува да се применат вибрации со различни фреквенции на звучникот. Во овој случај, може да се направат меложни трепки, звуци на природата, специјално програмирани мелодии или звуци кои можат да се движат од ниско потпевнување за да играат добро познати музички дела.

Во овој случај, копчето служи за стартување на коло во акција. За контрола на повикот нема потреба од копче за снабдување на висок напон директно од мрежата. Можете да користите напон од 3 до 12 V, што ќе биде доволно за да формира сигнал. Во овој случај, дијаграмот за поврзување е значително поедноставен, се користат помали жици и копчето има подолг век на траење.

Совет: Кога користите такви уреди, не треба да го држите копчето постојано стегната. Доволно е да го притиснете кратко еднаш, и повикот ќе работи, откако ќе ја пуштите сите програмирани мелодии.

Предности на дизајнот:

1. способноста да се добие разни звуци, заменувајќи го вообичаеното ѕвонење;
2. прилагодете го времетраењето и волуменот;
3. недостаток на висок напон на копчето.

Недостатоците ја вклучуваат потребата за снабдување со енергија на повикот.

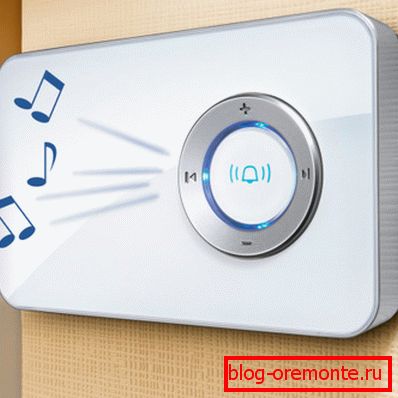

• Програмирани жични повици за врати.

За сите предности наведени погоре, се додава можност за избор на одредена мелодија или снимање со притискање на копче. Најлесниот случај е да свирите различни мелодии секојпат кога ќе притиснете едно копче.

Со покомплексни опции поставете различни режими: за заштита, нормално, тихо. За оваа цел, копчето за вклучување на режимот и уредот за контрола на јачината на звукот се инсталираат на случај на ѕвончето.

На пример: за режимот на чувар, по репродукцијата на наведената музика, се појавува лаење на куче, досадни несакани гости.

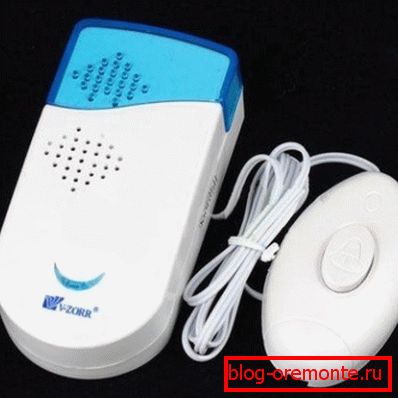

• Дизајни со автономна моќ.

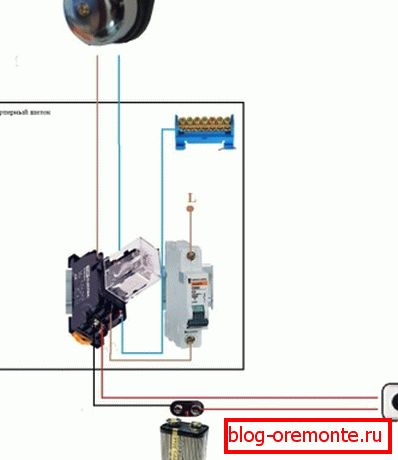

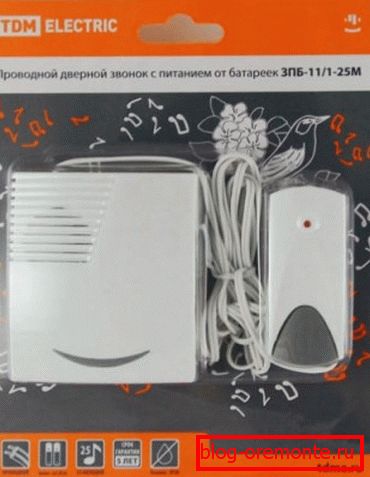

Автономното снабдување со електрична енергија обично е својствено на безжични повици, но постојат модели на жични дизајни кои работат на батерии. Нивната главна предност е способноста да се работи дури и во отсуство на електрична енергија, со редовна замена на моќните елементи.

Еден сет на батерии може да служи во нормална работа до една година. Овие офлајн повици се поставени директно на вратата. Во овој случај, повикот и копчето на уредот се наоѓаат на различни страни.

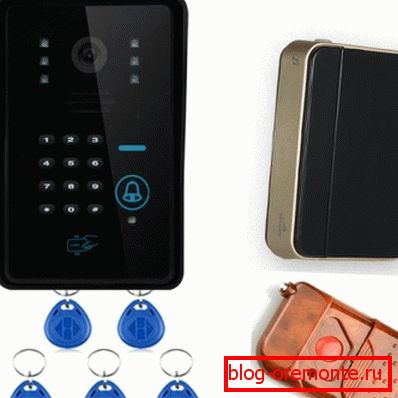

• Повикува со копчиња на допир кои не мора да имаат механички систем со контакти.

Постојат многу едноставни кола што му даваат сигнал да го вклучи звукот од допир на прст. Обично тие се состојат од еден транзистор и минимален број на вртење. Недостаток на повици - нема одговор кога се допираат преку ракавици.

• Жичен повик со говорна комуникација.

Таквите системи се поблиску до домовите. Но, постојат и едноставни, евтини уреди, со микрофон и звучници. Кога го притискате гостинот на копчето, постои можност да прашате кој дојде пред да ја отвори вратата.

Избор на електрични ѕвона

Совет: Пред да земете електрично жичено ѕвоно, треба да прочитате некои препораки.

Инструкции за избор на уред нуди:

• Контактирајте ја специјализираната продавница каде што искусни консултанти обезбедуваат детални информации за многу видови на врата.
• Одреди го типот електрично ѕвонче за вашиот дом. Треба да се земе во предвид нејзината цена, изглед, метод за поврзување, можност за прилагодување на јачината на звукот и леснотија на инсталирање на уредот со свои раце.
• Идентификувајте го тонот на ѕвонење.

Совет: За голема куќа, треба да купите гласен уред, така што неговиот звук може да се слушне дури и во најоддалечените делови од зградата.

• Одличниот дизајн и прекрасниот изглед се одликува со камбани-gongs кои емитуваат труба звуци.
• Корисна карактеристика за повик е да го истакнете во мракот. За ова се користат мали LED диоди или светлосни материјали.

Одлично решение за инсталирање на повик во приватна куќа, во земјата - за купување на безжично електрично ѕвонче. Еден дел од него е монтиран на портата, а вториот во куќата. Користењето на жичен ѕвон ќе биде незгодно поради комплексноста на инсталацијата и високата цена за поставување на кабелот.

Инсталирање на врата

Уредите на копчињата и звучните панели се поврзани со жици.

Според типот на механизам на градба се:

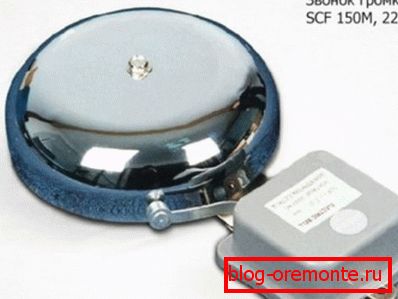

• Чекан.

• Zummer.
• Kolokolchikovymi.

Тие се разликуваат во внатрешниот уред и принципот на дејствување. Работа од мрежа и од батеријата.

За да ги поврзете електричните жици, треба да ги купите:

• Електрична вежба.

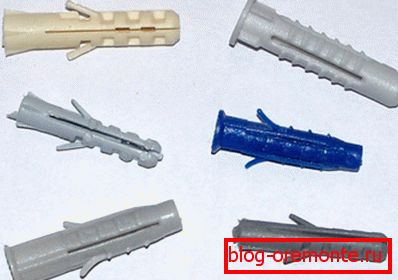

• Dybella.
• Ножот е конструкција.
• Изолациона лента.
• Индикатор од шрафцигер.
• Збир од завртки.

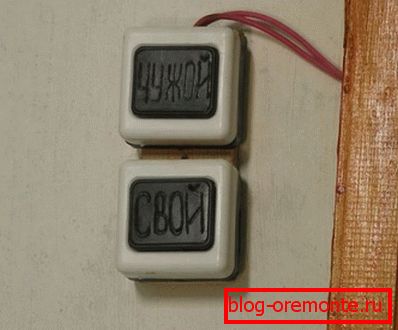

Едно или две копчиња може да се поврзат со бравата, на пример, ако има еден заеднички вестиблок за неколку апартмани. Во овој случај, еден е сместен во предворјето, а вториот на слетувањето пред вратата.

Во овој случај, дијаграмот за поврзување на уредот ќе има две паралелни копчиња. Откако ќе кликнете на некој од нив, ланецот ќе се затвори и механизмот ќе работи.

За правилно поврзување на вратата, вреди да се гледа видео во оваа статија.

Кабелски жичен и жичен дијаграм

Електричното ѕвонче не може да работи без струја, што бара жици до местото на прицврстување на уредот. Обично за работата на производите е потребна наизменична струја со напон од 220V.

Кабелот може да биде двојадрен или два единечни јадра. Жици во пресек не помалку од 0,5 mm?. Но, премногу дебели жици не треба да се користат - моќта потрошена со жичен повик е мала.

Совет: Материјалот на жиците мора да се користи исто како и за жици на електрична енергија низ целата куќа или стан.

Различни типови на производи имаат свој дијаграм за поврзување. Обично, во изградбата на станбени згради жици се поставени според стандардните апарати за врати.

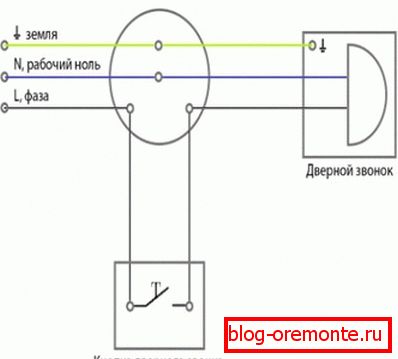

Кога си изградуваш сопствена куќа или поврзуваш жично електрично ѕвоно, можете да одберете производи со кој било дијаграм за поврзување и да го поставите вашиот жици кон него. Колосното поврзувачко коло најчесто ја копира колото на прекинувачот, наједноставниот од електричните кола.

Со ова:

• Сијалицата се заменува со звучен механизам.
• Наместо прекинувач - копчето.
• Нулта е поврзана со звучниот панел, фазата е поврзана со копчето.
• Двата елементи се меѓусебно поврзани, како што се гледа на сликата.

• Притискањето на копчето ја затвора фазата и придонесува за појава на звучен сигнал.

Механизам за инсталација за репродукција на звук

Совет: Уредот се напојува од електричната мрежа, која бара придржување кон правилата за безбедност при работа со електрични апарати. Поврзувањето на електричен производ е потребно само по исклучување на напојувањето во целиот стан.

Кога вратата е поврзана со напон, неговите контакти и жици во станот се поврзани. Ако се многу долги, жиците се сечат и краевите се исечени со градежен нож.

Следно:

• По поврзувањето на жиците, тие треба да бидат малку исцедени со клешти, што ќе обезбеди сигурност на врската и подобрување на контактот.
• Врските се изолирани.

• Работењето на уредот е проверено.
• Кога го поврзувате четири-жичаниот механизам со жици со две жици, се утврдува нула и фаза при поврзувањето на повикот.
• Останатите жици се внимателно поврзани едни со други.
• Сите елементи се внимателно изолирани.
• Работата на повикот е проверена.

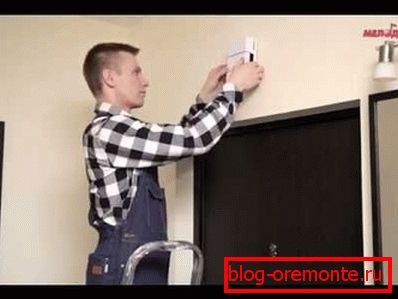

• Уредот е прикачен на ѕидот, обично во ходникот или коридорот.
• Во радиус од околу еден и пол метри од ѕвончето не треба да има радијатори и грејни тела.
• Во ѕидот на местото за инсталација, дупката е дупчат, а панел за звучниот механизам е прицврстен со штипки и завртки за самопреслушување.
• Дупка е дупчат во рамките на вратата низ која поминуваа жиците кои ги поврзуваат жиците на копчето и звучната лента.

Поставување на копчето за повик

Во копчето за ѕвонење има два контакти, еден од нив е пролет. Притискањето на копчето го допира вториот контакт, колото се затвора и механизмот почнува да ѕвони. Кога ќе го отпуштите копчето, контактите се отвораат.

Копчето носи две жици поврзани со неговите две пина. Приклучоците се внимателно завиткани со лента или цврсто прицврстени со терминали, во зависност од дизајнот на уредот. Самиот копче е фиксиран на ѕидот преку дрвен приклучок.

Сите ѕвончиња со жични врати се уреди кои ви дозволуваат да дадете сигнал до лице што седи зад затворена врата. Каков дизајн да избере секој одлучува за себе, сè додека сигналот добро се слуша и има пријатен звук.
