Гост 31173 2003 внатрешни челични врати

Тема на материјалот презентиран од нас подоцна беше ГОСТ на челични врати опремени со уреди за заклучување и инсталирани во индустриски и цивилни згради. Единственото нешто што овој стандард не го покрива е вратата на која се наметнуваат посебни барања: отпорност на агресивни материи, отпорност на експлозија, непропусливост и заштита од пожари.

Употребата на сите други производи, за кои, меѓу другото, видеото во овој напис ќе покаже, зависи од условите за нивна употреба и е регулирано со GOST вратата 31173.

Класификација функции

Челичните врати ГОСТ 31173 2003 се класифицирани според шест главни карактеристики. Прво, ова е, се разбира, состанок, бидејќи влезните врати може да бидат: улица, внатрешна и синџир-како. И внатрешни врати може да биде влез стан, и работи како вообичаена внатрешна врата.

Структурни разлики

Вториот знак го одредува дизајнот на единицата на вратата. Тука разликата може да биде во полето, бидејќи е затворена; претставува облик на буквата "P"; или тоа е завршено со праг, што е дополнителен елемент.

• Следниот класификациски знак се однесува на бројот на платна и опции за нивно отворање. Најчестите врати со еден лист - лево или десно отворање. Потоа, постојат двострани блокови, чии крпи може да бидат исти или да имаат различни ширини.

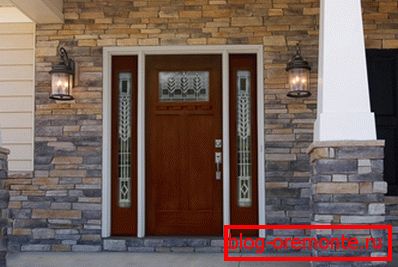

• Метални врати - најчесто тоа се церемонијални модели, исто така, може да бидат украсени со влошки. Тоа е или правоаголен или полукружен транзит, кој се наоѓа хоризонтално над отворот, или тесни не-отворање платна на страните на платното. Ова е верзијата што ја гледаме на фотографијата погоре.

Разликувајте ја вратата и од насоката во која тие се отвораат: нанадвор или навнатре. Исто така е важно колку печки за печат се наоѓаат во предворјето. Често се две, но можеби и повеќе.

Опрема за лице и можности за изведба

Четвртиот знак, според кој челичните врати се класифицирани според ГОСТ 31173 2003, е нивна предна завршна обработка.

Постојат седум опции:

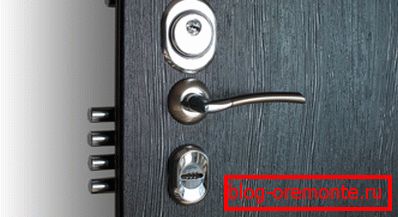

• На прво место е бојата - и традиционални и во прав. Ова се најпопуларните опции за завршна обработка (види Завршување на метални врати - креирајте сопствен стил): во првиот случај, главен критериум за избор на производи е ниската цена, а во втората - неверојатната издржливост на облогата, која веќе се нарекува анти вандал.
• Потоа доаѓаат опциите со поставена природна или вештачка кожа и изолација; украсување со филмски облоги; обложување дрвени ролни или плочи материјали (фурнир, MDF-поставата). Патем, многу од овие видови на бои може да се направи на стари врати или направете го тоа сами.

Обрни внимание! За сите видови полимерни премази кои се користат за украсување на врати, производителот мора да поднесе заклучок со кој ја потврдува нивната санитарна сигурност.

• Стаклената или огледалната завршница изгледа многу убава на вратите, особено на предните врати.. Како опција, платното е облагородено со метална обвивка со убаво мелење или гравирање, или неколку методи за завршување се комбинираат во еден модел. Во принцип, координирање на нивните акции со клиент, производителот може да врши било кој друг вид на декор - дури и позлата.

Во однос на термичките својства, според ГОСТ, челичните надворешни врати се поделени со отпорност на пренос на топлина во три класи. Како минимум, оваа бројка треба да биде 0,4 м2 * C / W.

Нешто помалку не е предмет на класификација. Највисока класа - со отпор на топлина отпор од повеќе од 1 м2 * C / W. Постои табела во стандардот, кој ги прикажува саканите индикатори за пропустливост на воздухот и отпорност на вода.

Звучна изолација за челични врати е еднакво важна. Исто така, постојат три класи, чија поделба се врши според нивото на намалување на бучавата.

Индикаторите помали од 20 децибели не подлежат на класификација. Третата класа е најниска, со индикатори до 25 dB, во втората категорија до 31 dB, а првата класа е повеќе од 32 dB

Механика и безбедносни квалитети на производи

Стандардот за врати од метал е исто така табела со показатели на сила, кои исто така се поделени во три класи. Во него има пет различни карактеристики, во зависност од значењето на кое вратите припаѓаат на една или друга класа. Таа е инсталирана на најлош тест резултат.

Овој отпор кон статични оптоварувања кои делуваат во рамнината на платното; нормално на платно; и во областа на јамка. Таа, исто така го регулира нивото на отпорност на динамичните ефекти во правецот на отворање на платното и влијанието во двете насоки.

Со безбедносни карактеристики, вратите се класифицираат како што следува:

1. Стандардна изведба на врати. Тие се опремени со механизми за заклучување што не се пониски од третата класа (М3) и против-отворните пинови.

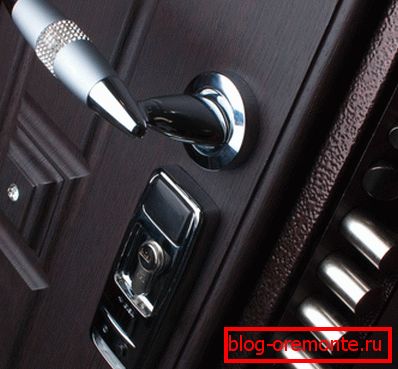

2. Засилени блокови. Тука, на погоре, се додаваат засилени шарки на вратите и се заклучуваат со голем број на завртки кои можат да ја заклучат вратата околу периметарот на тремот. Нивната сила мора да одговара на втората класа (М2).
3. Безбедносни врати единици. Сите овие се исти засилени блокови, но карактеристиките на бравите инсталирани во нив мора да одговараат на првата класа на сила (М1).

• Можете да дознаете дали вратите се засилени пред вас, или заштитни, со означување на нив. На тоа едноставно се додава соодветното буква "Y" или "Z". Генерално, овој стандард препорачува производителите во пасошот на производот да ги наведат сите податоци споменати погоре. Тие се исто така криптирани во означувањето.

Информациите треба да вклучуваат: структурно решение; опцијата за пополнување на мрежата и финиш на лицето; целокупни димензии; класа на замокот. Пасошот треба да биде прикачен на шемата за отворање на платно или слики, како и инструкции за инсталација и работа на производот.

Барања за челични врати

Став пет од стандардот за кој зборуваме, ја изразува листата на барања што се однесуваат на блоковите на врати од челик. Меѓу општите одредби се дадени информации дека мрежата е заварена структура за производство на кои се користат челични листови или кривини профили.

Заварувањето е делови што мора да се поврзат. Други типови на спојници се дозволени само ако тие се пред заварени, според силните карактеристики - но ова воопшто не е веројатно. Во однос на дизајнот решенија на платна, стандард претставува четири главни опции.

Конструктивни сорти на платна

Првата опција е ова: платното е направено на рамка од профили со затворен шуплив дел, а два челични лимови се заварени на него. Во исто време, мрежата е исполнета со саќе (брановидни картон или фазер). Вториот тип на метални врати изгледа како свиткана кутија монтирана на профили со пресек во форма на буквата У. Внатре во такви крпи пополнете со полистиренска пена.

• Во третата варијанта, рамката на платното е заварена од профили од покомплексен напречен пресек, исполнет со минерална изолација и затворена однадвор со челичен лим, а од страната на просторијата со лимен материјал од дрво - на пример, тврдо масив. Ова е типот на вратата што можете да ја видите на сликата подолу.

• Четвртата опција е исто така комбинирана: рамката исполнета со пена е направена од дрвени шипки - и само неговите рабови се заштитени со аголен челичен профил. Надворешната и внатрешната страна, како и во третиот случај, е затворена од една страна со челик, а од друга страна со масло од дрво.
• Без оглед на конструктивната опција, во платно треба да се користат медијатори - затегнувачи, зајакнување на рамката на платното. Тие можат да бидат не само вертикални или хоризонтални, туку и коси. Тоа е задолжително да се зајакнат зоните на повратна врска, како и местата каде што се инсталирани анти-отстранливи иглички.
• Во производството на метални платки, стандардот дозволува поставата на внатрешната страна да не е цврста лим, и да ги исече празнините, заварени едни со други долж профилот, зајакнувајќи рабови. На внатрешниот слој мора да се обезбеди отворот, кој е неопходен за поправка на бравата или бравата.

• Механизмите за заклучување, кои вклучуваат не само брави и брави, туку и вентили, се фиксираат на специјални влошки, завртки и држачи за прицврстување со конец. Заварувањето не се користи, бидејќи во својот процес лесно може да се расипат некои делови од бравата.
• Дупки, кои вклучуваат завртки или заклучување на завртки, мора да бидат заштитени со метална кутија, која е заварена на профилот на рамката. Влезот на завртката при затворање на бравата мора да биде слободен - и за ова големината на дупката мора да биде најмалку 2,2 см поголема од пресекот на завртки.
• Правилното ниво на звучна изолација се постигнува со инсталирање на две запечатувачки кола. Дихтунзи се монтираат долж целиот периметар на платното, спречувајќи го најмалиот јаз. Ако единицата на вратата е наменета за надворешна монтажа, тогаш пломбите треба да бидат отпорни на влага и промена на температурата.

Треба да се напомене дека вратите според ГОСТ 31173 2003 - имено, нивната големина и тежина, постојат некои ограничувања. Следните бројки не треба да надминат:

1. висина: 2,2m
2. ширина: 1.2m
3. на површина на ткаенина: 9 кв.м.
4. од тежината: 250кг

Се прават дополнителни пресметки за врати кои ги надминуваат горенаведените стандарди, а нивната усогласеност со барањата на стандардот се потврдува со резултатите од индивидуалните тестови.

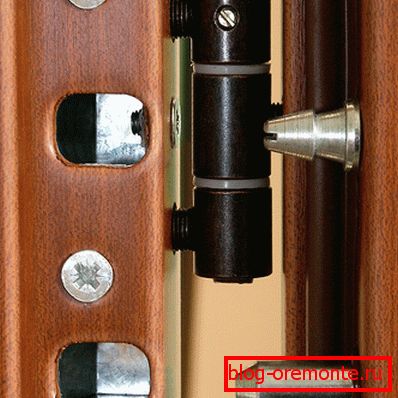

• Со цел да се направи невозможно да се отстрани сечилото на затворена врата од шарките, дизајнот на производот обезбедува фиксни завртки или, како што се нарекуваат, анти-иглички. Тие се инсталирани на рамката на платното, и се прицврстени со заварување, заниткување или притискање.
• Големината на пиновите, нивниот број и локација треба да бидат наведени во работните цртежи. Но, најчесто тие се обезбедени заедно со шарките, бидејќи ова е најсигурната опција.

Така што рамката на вратата може да се вгради во отворот, деловите што се нарекуваат монтажни држачи се заварени на неговиот профил. Исто така, дозволено е и други решенија на производителот за да се обезбеди трајност на единицата за инсталација.

Димензии и толеранции

За она што треба да биде максимална големина во висина и ширина, тоа е веќе кажано погоре. Во принцип, металните врати, како и сите други, се изведуваат во стандардни верзии.

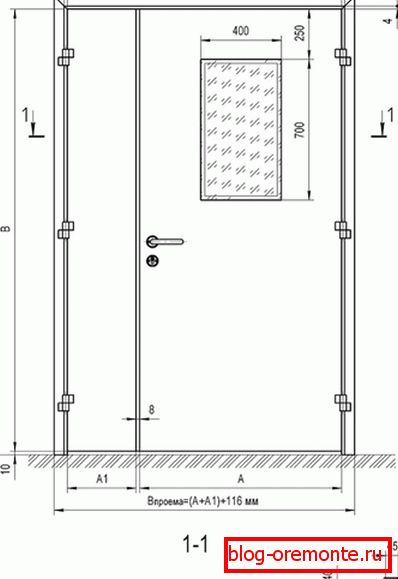

Ако тоа е врата со едно врата, тогаш најчестите димензии се: за влезната врата 2.1 * 0.9m, за внатрешна врата 2.0 * 0.8m. Иако, се разбира, опциите може да бидат различни. Во секој случај, и димензиите и цртежите направени на платно, неопходно се рефлектираат во техничката документација на производот.

• Во прилог на димензиите на самата врата, се одразува делови од профилите, детални димензии на јазли и празнини. На цртежите укажувајте ја локацијата на уредите за заклучување, дупките, за нив и петелките. Стандардот исто така покажува табела во која се дефинирани максимално дозволените отстапувања од димензионалните интервали.
• Општо земено, 3 mm е максимално, што е дозволено само со внатрешната големина на кутијата со висина поголема од 2 m. Минимално е дозволено за надворешната големина на мрежата, што е 1 mm / 1000 mm. Во празнините под преклопувањето не треба да има разлика поголема од 1,5 mm.

• Производителот мора со истата грижа да ја контролира должината на дијагоналите и да ги отпушта предните кожи и правостата на рабовите на рамката и платно. Сите геометриски параметри се пресметуваат земајќи ги предвид дизајнерските карактеристики на производот, неговата технологија за инсталација и во согласност со стандардот 21778 кој е во сила од 1981 година.
• ГОСТ, кој е дискутиран во овој член, наметнува барања како на материјалите што се користат во производството, така и на компонентите и на печатите, како и на готови производи. Особено, челичните елементи не треба да имаат кривина, пукнатини, дупки, вдлабнатини и 'рѓа. Иако е дозволена мала брановидност, која не е штетна за естетиката на производот како целина.

Набавка на челична врата единица е составен со уред за заклучување. Ова е задолжително - но таквите компоненти како шпионка, ограничувач на аголот на отворање, поблиску се инсталираат со дополнителен договор на купувачот. Производот мора да има етикета или натпис на маркерот кој ќе го информира производителот, кога и со кој налог е направен. Исто така на блокот мора да се стави ознака и печат на одделот кој ја спровел техничката контрола.
